產品簡介

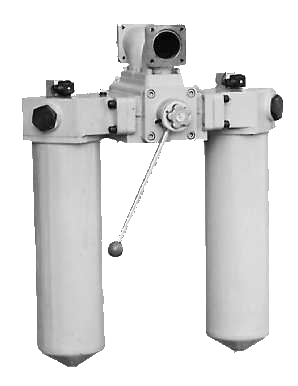

SZU-A系列雙筒回油過濾器

雙筒回油過濾器是由兩只單筒過濾器及二位六通換向閥組成，結構簡單，使用方便，并帶有旁通閥及濾芯污染堵塞發訊器，以達到保證系統安全的目的。
單筒過濾器在工作過程中，濾芯堵塞到一定程度需清洗或更換濾芯時，要停止主機工作，這樣不僅浪費時間更不能滿足主機連續工作的需要，雙筒過濾器有效地解決了單筒過濾器這方面的缺陷，在不停機的情況下可清洗或更換濾芯來保證主機正常的連續工作。

應用范圍	廣泛應用于重型機械、礦山機械、冶金機械等液壓系統。
過濾介質	液壓油中水和乙醇等
咨詢電話	400-0089-277

性能與特點

它的工作特點是當一只過濾芯堵塞需更換時，不需要停止主機工作，只要打開壓力平衡閥并轉動換向閥，另一只過濾器即可參加工作，然后更換已堵塞的濾芯。

技術參數

型號	通徑 Dia (mm)	公稱流量 Flow rate (L/min)	過濾精度 Filtr. (μm)	公稱壓力 Press. (MPa)	壓力損失 Pressure loss(MPa) (MPa)		旁通閥幵啟壓力 By-pass setting (MPa)	發瞧置功率 Indicator power	重量 Weight (Kg)	濾芯型號 Model of element
型號	通徑 Dia (mm)	公稱流量 Flow rate (L/min)	過濾精度 Filtr. (μm)	公稱壓力 Press. (MPa)	Initia	Max	旁通閥幵啟壓力 By-pass setting (MPa)	發瞧置功率 Indicator power	重量 Weight (Kg)	濾芯型號 Model of element
SLIU-A25X*P	20	25	1 3 5 10 20 30	1.6	0.05	0.35	0.4	24V/48W 220V/50W	15.4	STZX2-25X*#
SLlU-A40x*P	20	40			0.05				16.2	STZX2-40X*#
SLlU-A63x*P	32	63			0.07				21.0	STZX2-63X*#
S5-A100x*P	32	100			0.07				23.0	STZX2-100X*#
SLlU-A160x*P	40	160			0.12				38.5	STZX2-160X*#
SLlU-A250x*P	50	250			0.12				48.4	STZX2-250X*#
SLlU-A400x*P	65	400			0.15				71.4	STZX2-400X*#
SXU-A25x*P	20	25	30 50	1.6	0.05	0.35	0.4	24V/48W 220V/50W	15.8	STXX-25X*
SXU-A40x*P	20	40			0.05				16.8	STXX-40X*
SXU-A63x*P	32	63			0.07				21.2	STXX-63X*
SXU-A100x*P	32	100			0.07				24.0	STXX-100X*
SXU-A160x*P	40	160			0.12				39.2	STXX-160X*
SLlU-A250x*P	50	250			0.12				49.8	STXX-250X*
SXU-A400x*P	65	400			0.15				73	STXX-400X*

注：*為過濾精度，#為過濾材料，若使用介質為水一乙二醇，使用壓力L6MPa,公稱流量63L/min,濾材為紙質，帶發訊器和旁通閥，則過濾器型號為：SZUI-BH-A63x*P,濾芯型號為STZX2 *BH-63X*。濾材為化纖，過濾精度為10-15μm,帶發腳，則過濾器型號為:SQ2U-A63x*P,濾芯型號為:STZX2-63*Q。濾材為化纖,過濾精度為1-5pm,帶發訊器，則過濾器型號為:SQ2U-A63 *P,濾芯型號為:STZX-63*Q。濾材為金屬網，帶發訊器，則過濾器型號:SWU-A63x*P,濾芯型號為:STZX2-63x*W。

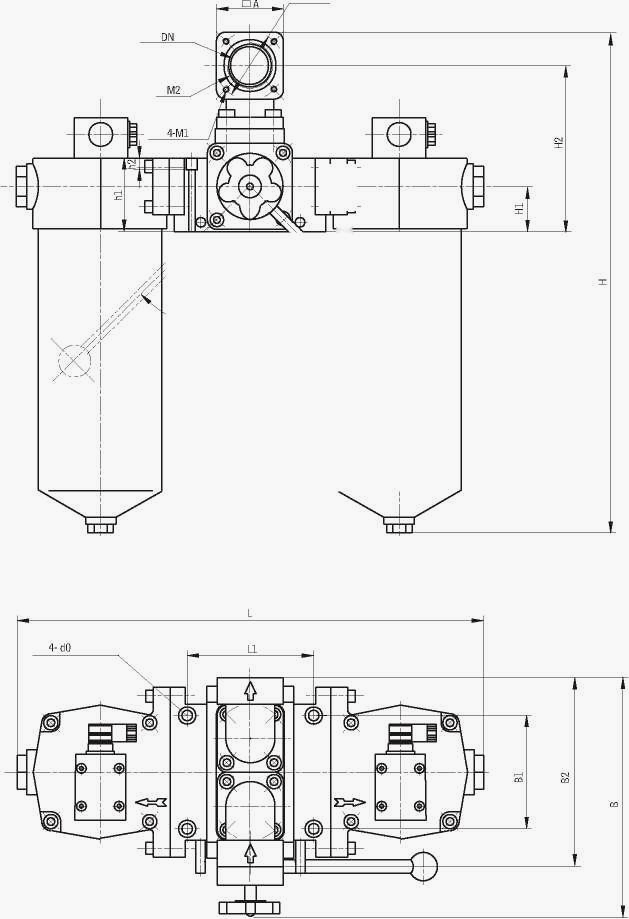

鏈接尺寸

型號 Model	尺寸 Size (mm)
型號 Model	DN	D	M1	A	M2	B2	H1	H2	L1	B1	D0	L	B	H	h1	h2
SZU—A25 x *P	20	50	M6	50	M27x2	148	35	128	100	78	9	362	200	298	54	8
SZU—A40 X *P	20	50	M6	50	M27x2	148	35	128	100	78	9	362	200	358	54	8
SZU—A63 X *P	32	63	M6	56	M42x2	160	35	135	107	110	9	426	222	384	59.5	8
SZU—A100 x *P	32	63	M6	56	M42x2	160	35	135	107	110	9	426	222	484	59.5	8
SZU—A160 x *P	40	72	M8	70	M48x2	200	48	176	134	116	11	498	246	539	78	11
SZU—A250 X *P	50	82	M8	78		184	54	190	146	138	11	586	272	661	89	12
